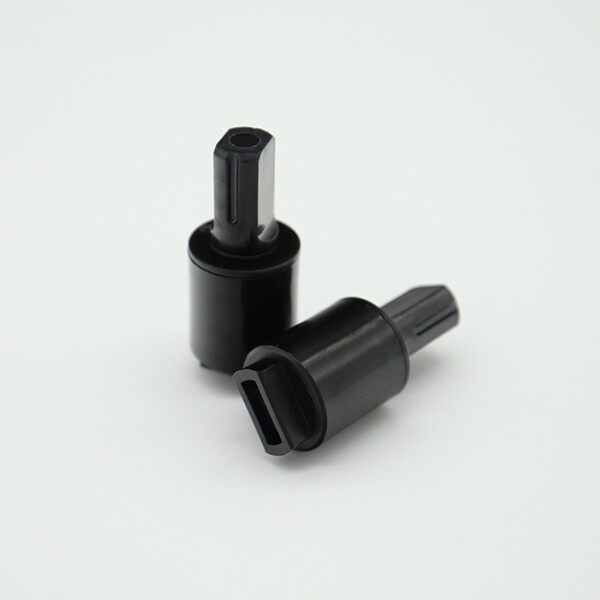

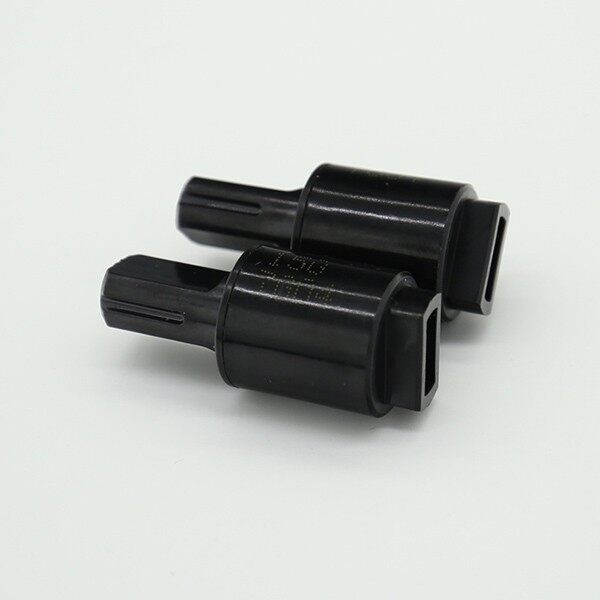

TRD-N 1 중국의 오일 베인 로터리 댐퍼 공급 업체.
TRD-N 1 오일 베인 로터리 댐퍼를 어디서 구할 수 있습니까? Shanghai Toyou Industry Co., Ltd는 회전식 댐퍼의 선두 제조업체이며 15 년간의 제조 경험을 보유하고 있습니다. 우리는 우리 자신의 금형 워크샵, 사출 워크샵, 생산 워크샵 및 테스트 장비가 있습니다. 우리는 숙련되고 경험이 풍부한 기술 팀이 있습니다.
 |  |  |
이상적인 댐퍼에는 오일 댐퍼가 있습니다. 진동 증가 장치는 충격에 의해 발생 된 진동을 신속하게 감쇠시킵니다. TRD-N 1 오일 베인 로터리 댐퍼는 조절 식 의자, 버스 시트 받침 및 변기에서 사용됩니다. 로터리 댐퍼 사용법 당신은 우리를 상담 할 수 있습니다. 우리는 당신을 위해 전문적인 서비스를 제공합니다.
TRD-N 1 오일 베인 로터리 댐퍼 크기
TRD-N 1 오일 베인 로터리 댐퍼 사양
모델 | 최대 토크 | 역 토크 | 방향 |
TRD-N1-R 103 | 1 N · m (10 kgf · cm) | 0. 2 N · m (2 kgf · cm) | 시계 방향 |
TRD-N1-L 103 | 시계 반대 방향 | ||
TRD-N1-R 203 | 2 N · m (20 kgf · cm) | 0. 4 N · m (4 kgf · cm) | 시계 방향 |
TRD-N1-L 203 | 시계 반대 방향 | ||
TRD-N1-R 303 | 3 N · m (30 kgf · cm) | 0. 8 N · m (8 kgf · cm) | 시계 방향 |
TRD-N1-L 303 | 시계 반대 방향 | ||
참고) 23 ° C ± 2 ° C에서 측정 | |||
풍모
-100 % 성능 테스트
-환경 테스트
-누유 테스트
-수명주기 테스트 : ＞ 5000 회
-ISO 9001 : 2008
-ROHS 지침
-최대 각도 : 110 °
-작동 온도 : – 5 ° C ～ 5 0 ° C
-무게 : {{1}} ± 1 g
-오일 종류 : 실리콘 오일
-몸체 및 캡 재질 : 폴리 부틸 렌 테레 프탈레이트 (PBT)
-회전축 재질 : Polyphenylene SulphidePPS)
TRD-N 1 오일 베인 로터리 댐퍼 특성
1. TRD-N 1은 그림 A와 같이 수직 위치에서 뚜껑을 닫기 직전에 큰 토크를 생성하도록 설계되었습니다. 뚜껑을 수평 위치에서 닫으면 그림 B와 같이 뚜껑이 완전히 닫히기 직전에 강한 토크가 발생하여 뚜껑이 제대로 닫히지 않습니다.
2. 그림과 같이 뚜껑에 댐퍼를 사용하는 경우 다음 선택 계산을 사용하여 댐퍼 토크를 결정하십시오. 댐퍼 사용 방법.
GG lt; 사양>
뚜껑 질량 M : 1. 5 kg
뚜껑 치수 L : 0. 4 m
부하 토크 : T=1. 5 X0. 4 X 9. 8 ÷ 2=2. {{ 4}} 4 N · m
위의 계산에 따라 TRD-N1-* 303 가 선택되었습니다.
3. 회전축을 다른 부품에 연결할 때 부품 사이를 단단히 고정하십시오. 꼭 맞지 않으면 뚜껑을 닫을 때 뚜껑이 제대로 느려지지 않습니다. 회전축과 본체를 고정하기위한 해당 치수는 다음과 같습니다.
