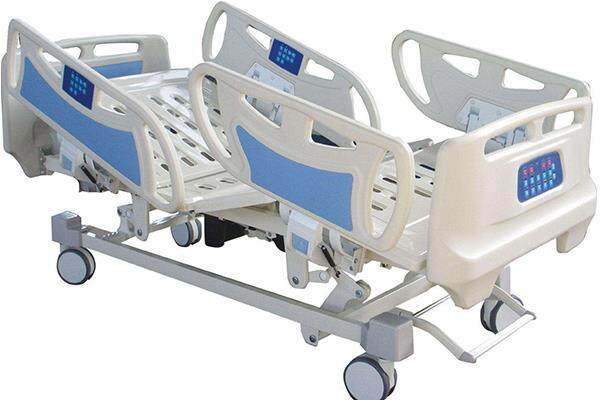

의료용 침대용 소프트 클로즈 로터리 댐퍼
의료용 침대는 자주 위아래로 움직여야 합니다.
안전하게 하고 천천히 떨어뜨리는 방법.
우리의 댐퍼는 이 상황에서 작동할 수 있습니다.
 로터리 댐퍼 |  의료 침대 로터리 댐퍼 |  의료용 침대용 로터리 댐퍼 |

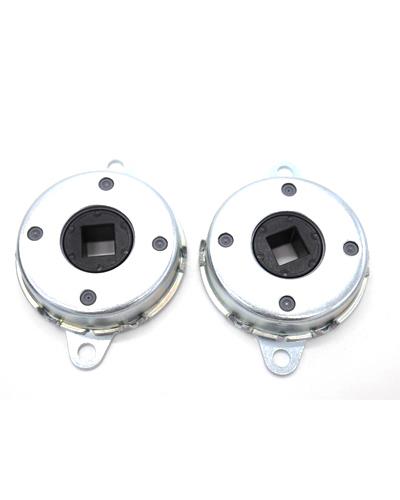

TRD-57부드럽게 닫히는 헤비 듀티 댐퍼
 | 모델 | 최대 토크 | 방향 |
TRD-57A-303 | 3.0±0.3N·m | 양방향 | |
TRD-57A-403 | 4.0±0.5 N·m | 양방향 | |
TRD-57A-503 | 5.0±0.5 N·m | 양방향 | |
TRD-57A-603 | 6.0±0.5 N·m | 양방향 | |
TRD-57A-703 | 7.0±0.5 N·m | 양방향 | |
TRD-57A-803 | 8.0±0.5 N·m | 양방향 |
특징:
100% 성능 테스트
환경 테스트
누유 테스트
Lifecycle test>50000배
ISO9001:2008
ROHS 지침
최대 회전 속도 50rpm
최대 사이클 속도 12 사이클/분
작동 온도 –10-50도
중량 TRD-57A : 75g, TRD-57A : 94g
본체 재질 철(SPFC)
오일 종류 실리콘 오일
크기
댐퍼를 사용하는 방법
1. 댐퍼는 시계 방향 또는 시계 반대 방향의 양방향으로 토크를 생성할 수 있습니다.
2. 댐퍼 자체에 베어링이 장착되어 있지 않으므로 댐퍼에 부착된 샤프트에 베어링이 있는지 확인하십시오.
3. TRD-57A용 샤프트를 생성할 때 아래 권장 치수를 참조하십시오. 권장 샤프트 치수를 사용하지 않으면 샤프트가 미끄러질 수 있습니다.
샤프트의 외부 치수 | ø10 0–0.03 |
표면 경도 | HRC55 이상 |
담금질 깊이 | 0.5mm 이상 |
표면 거칠기 | 1.0Z 이하 |
모따기 끝 (댐퍼 삽입측 |
|
4. TRD-57A에 샤프트를 삽입하려면 원웨이 클러치의 공회전 방향으로 샤프트를 회전시키면서 삽입합니다. (샤프트를 정방향에서 강제로 넣지 마십시오. 원웨이 클러치가 손상될 수 있습니다.)
5. TRD-57A를 사용할 때 지정된 각도 치수의 샤프트가 댐퍼의 샤프트 개구부에 삽입되었는지 확인하십시오. 흔들리는 샤프트와 댐퍼 샤프트로 인해 뚜껑을 닫을 때 제대로 느려지지 않을 수 있습니다. 댐퍼의 권장 샤프트 치수는 오른쪽 다이어그램을 참조하십시오.
댐퍼 특성
1. 속도 특성
디스크 댐퍼의 토크는 회전 속도에 따라 달라집니다. 일반적으로 오른쪽 그래프와 같이 회전 속도가 증가하면 토크가 증가하고 회전 속도가 감소하면 토크가 감소합니다. 이 카탈로그에는 20rpm에서의 토크가 나와 있습니다. 안에
뚜껑을 닫으면 뚜껑이 닫히기 시작할 때 회전 속도가 느려 정격 토크보다 작은 토크가 발생합니다.
2. 온도 특성
댐퍼 토크(이 카탈로그의 정격 토크)는 주변 온도에 따라 다릅니다. 온도가 증가하면 토크가 감소하고 온도가 감소하면 토크가 증가합니다. 온도에 따라 댐퍼 내부 실리콘 오일의 점도가 달라지기 때문입니다. 오른쪽 그래프는 온도 특성을 나타냅니다.
